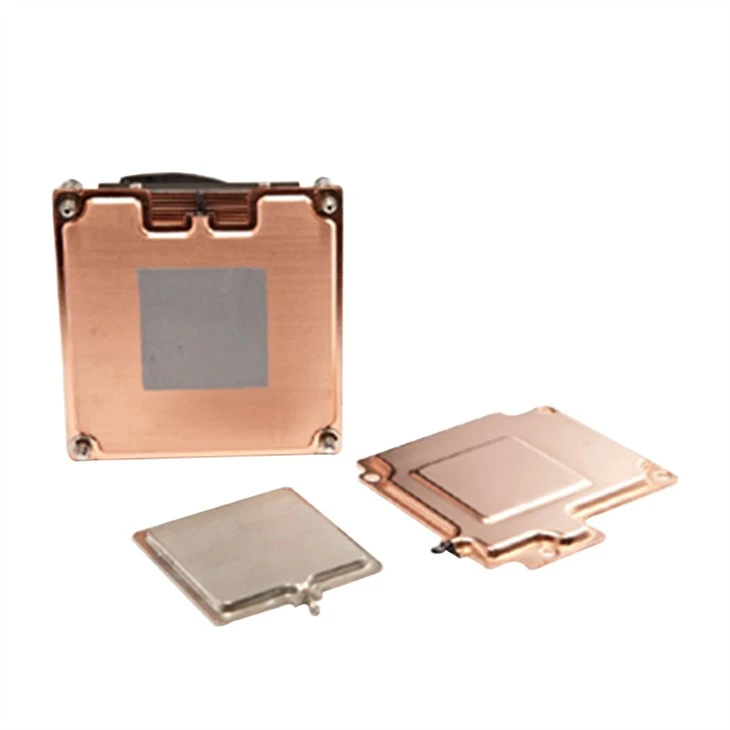

Högpresterande ångkammare kylfläns

Produkt introduktion:

Vapor Chamber Liquid Cooling är tekniskt lik heatpipe i arbetsprincip, men har fortfarande en viss skillnad i termisk ledningsläge.

Värmeröret är enfas termisk lösning medan Vapor Chamber Liquidcooling är tvåfas termisk lösning, så Vapor Chamber effektiviteten är högre. Vapor Chamber kan integreras med antingen aluminium eller koppar kylflänsar, denna kombination skapar ett nytt mikrovätskekylningssystem. Den enklaste metoden är att löda en ångkammare till basen av en extruderad kylfläns. En mer termiskt effektiv metod är att löda en stapel av stansade fenor direkt på ytan av en ångkammare. För att förbättra den dimensionella integriteten är dessa fenor ofta sammankopplade med låsflikar som kallas blixtlåsfenor.



Fördelar och fördelar:



1. Lågt termiskt motstånd, Rca kan sänkas till 0.05 grader /W under 300W strömtillförsel med 30 mm*30 mm värmekällas storlek.



2. Flexibel design för alla storlekar och former med olika applikationer som krävs.



3. Öka mer termisk prestanda i begränsat designat utrymme.



4. Håll enheterna svalare genom att minska spridningsmotståndet.



Specifikationer:



Med utvecklingen av teknik och tillverkningsprocess förbättrad, används vätskekylning med ångkammare nu mer och mer inom olika områden, såsom spelenhet, CPU, GPU, bärbar dator, smart telefon, telekomenhet, blixtapplikationer. Nedanstående specifikationer är endast för tekniska referenser, vänligen kontakta Sinda Thermal ingenjör för din skräddarsydda design.

Ansökan	Kraft	Storlek L x B (mm)	Tjocklek (mm)	Material
Spelkonsol	150 - 250W	150 x 150	3 – 5	Cu
Telekombasstation	50 - 100W	100 x 100	2 – 4	Cu/Cu-legering
Grafikkort	200 - 350W	220 x 90	2 – 4	Cu/Ti
Server	200 - 400W	80 x 150	3 – 4	Cu
Inverter (IGBT)	500 - 2000W	450 x 450	3 – 8	Cu
Bärbar dator	15-25W	220 x 60	0.5	Cu-legering
Mobiltelefon	5W	80 x 50	0.3 - 0.4	Cu-legering
Mobiltelefon	5W	80 x 50	0.4	Rostfritt stål





























Applikationer:

CPU & GPU







Bärbar dator och mobiltelefon:

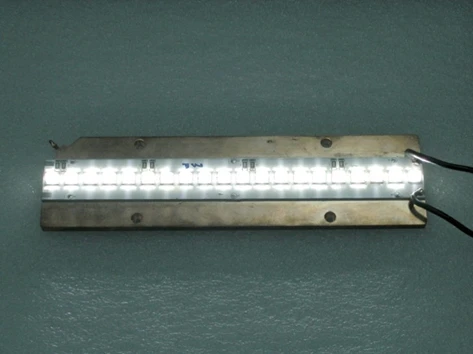

LED-blixt:







ÅngkammareProcessöversikt:



Vanliga frågor:



F: Vad är den förväntade verktygskostnaden för en ny design.

S: Verktygskostnaden beror på produktstorlek och nedströms tillägg av komponenter till monteringen.



F: Vad är ledtiden?

S: Vanligtvis 2 veckors design, 4 veckor proto, 8 veckors verktyg.



F: Vilket test kommer att inkluderas före leverans?

S: Termisk cykling och termisk chock, chock- och vibrationstestning, förpackningsfalltestning, etc, enligt kundernas krav.
